La correlación acústica localiza el punto exacto de una fuga en una conducción a presión sin abrir zanja, y su utilidad depende menos del equipo que del tramo donde se aplica. Saber cuándo el método da una localización fiable y cuándo descartarlo evita excavaciones innecesarias. Este artículo ordena los criterios prácticos: qué mide el correlador, cómo se calcula el desfase y en qué condiciones el resultado merece crédito.
¿Qué es la correlación acústica y qué mide exactamente?
La correlación acústica es la técnica de análisis de señales que compara el ruido captado por 2 sensores sobre una conducción a presión para calcular el retardo temporal entre ambos registros y, con la velocidad de propagación del sonido en ese tramo, situar el punto donde se escapa el agua.
Definición técnica de la correlación acústica
Una fuga en una tubería a presión emite ruido de banda ancha que viaja por la pared y por el fluido en ambas direcciones. Dos sensores colocados en puntos distintos de la misma conducción registran ese ruido con un desfase, porque una señal recorre más distancia que la otra hasta el punto de escape.
El correlador cruza ambas señales y busca el retardo que maximiza su parecido estadístico. Ese retardo, multiplicado por la celeridad de propagación de la onda, da la posición de la fuga respecto a los sensores. La correlación localización de fugas exige que el ruido llegue a los 2 captadores por la misma conducción, sin ramificaciones intermedias que desvíen la señal.
Qué mide el correlador: diferencia de tiempo y coherencia de la señal
El correlador entrega 2 magnitudes que conviene no confundir.
- Diferencia de tiempo (retardo): el desfase, en milisegundos, entre la llegada del ruido a un sensor y al otro. Es la magnitud que se convierte en distancia sobre la tubería.
- Coherencia de la señal: el grado de parecido entre ambos registros en la banda analizada. Un valor alto indica que el ruido procede de una fuente común; uno bajo, que domina el ruido de fondo o que la señal no viaja limpia por el tramo.
Los correladores de fugas de agua no localizan nada si la coherencia cae por debajo del umbral operativo del equipo: el retardo calculado sobre señales descorrelacionadas es ruido numérico. En fundición o fibrocemento, la atenuación de las altas frecuencias reduce la coherencia antes que en acero o polietileno, y el operador debe bajar la banda de análisis para recuperar una lectura fiable.
Cómo funciona un correlador de fugas paso a paso
Un correlador de fugas mide el desfase temporal con que el ruido de una fuga llega a dos sensores colocados sobre la conducción; de ese retardo se deduce la distancia al punto de rotura. El proceso se ordena en dos fases: captura y cálculo.
Colocación de los sensores y captura del ruido
Los sensores se fijan en puntos de acceso directo a la tubería, válvulas, hidrantes, acometidas, y deben quedar separados por el tramo que se quiere inspeccionar. El contacto con el tubo o con su elemento de maniobra es determinante: cualquier interposición de aire o de material blando atenúa la señal y falsea el retardo.
Antes de registrar, conviene comprobar la presión del tramo. Por debajo de 1,5 bares, muchas fugas generan un ruido tan débil que el correlador no lo distingue del fondo. El registro dura entre 30 segundos y varios minutos, en función de la relación señal-ruido.
- Material: el acero transmite el ruido con menos pérdida que el PEAD o el PVC.
- Diámetro: a mayor sección, mayor atenuación por metro recorrido.
- Ruido de fondo: tráfico, bombas o industrias próximas obligan a promediar más tiempo.
Cálculo del retardo y estimación de la distancia a la fuga
El correlador cruza ambas señales y busca el desfase que maximiza su similitud. Ese retardo, multiplicado por la celeridad de propagación del sonido en el material y el diámetro concretos, da la diferencia de distancias entre la fuga y cada sensor.
Conocida la separación entre sensores, la posición queda resuelta por geometría simple. La celeridad no es un valor fijo: varía con el material, el diámetro y el estado de la conducción, y el técnico debe introducirla correctamente o el error se traslada íntegro al resultado.
En tramos largos o ramificados, la correlación multipunto añade sensores intermedios para acotar la incertidumbre. La precisión típica se sitúa en torno al 1-5 % de la distancia entre sensores, siempre que la señal sea limpia. Si el pico de correlación es ambiguo, el equipo devuelve varias candidatas y el criterio del operador decide.
Correlación multipunto y otras variantes de la correlación acústica de fugas
La correlación multipunto es la variante que se despliega cuando el tramo supera la distancia útil de un solo par de sensores o cuando la red presenta derivaciones que confunden la señal. Su función no cambia: mide el desfase temporal entre captadores. Lo que cambia es cuántos captadores intervienen y cómo se cruzan sus lecturas.
Correlación multipunto: cuándo y por qué se usa
Tres sensores o más sobre el mismo tramo permiten triangular la posición del ruido sin depender de un único par. En conducciones de más de 500 m, o con ramales en T, un correlador de dos canales devuelve resultados ambiguos: la señal puede proceder de cualquiera de las derivaciones.
La correlación multipunto resuelve esa ambigüedad cruzando los tiempos de llegada entre todos los pares posibles. El equipo descarta las combinaciones incoherentes y conserva la intersección. Si el trazado es mallado, esta variante es la única que ofrece una posición defendible antes de mover maquinaria.
Dos condiciones la limitan: acceso físico a cada punto de medida y sincronización horaria entre captadores. Sin relojes sincronizados, los desfases relativos no sirven.
Correladores de ruido de fugas: equipos y criterios de selección
El mercado ofrece correladores de 2, 4 y hasta 8 canales. La elección depende del diámetro, del material y de la longitud entre puntos accesibles.
| Criterio | 2 canales | Multipunto (4-8 canales) |
|---|---|---|
| Tramo recto < 300 m | Suficiente | Sobredimensionado |
| Red mallada o ramificada | Lectura ambigua | Resuelve la intersección |
| Material plástico (PEAD, PVC) | Señal atenuada | Compensa con más captadores |
| Presión < 2 bar | Difícil | Difícil: el ruido no se propaga |
La correlación detección de fugas exige que el ruido llegue a los sensores con energía suficiente. En PEAD de diámetro grande y baja presión, ni el multipunto compensa la atenuación. Antes de autorizar la compra de un correlador de gama alta, conviene verificar que la red reúne presión, material y accesos compatibles.
Ventajas, limitaciones y errores comunes en la correlación detección de fugas
La correlación acústica ofrece precisión centimétrica en condiciones controladas, pero su fiabilidad depende del material, el diámetro y el ruido de fondo tanto como del equipo.

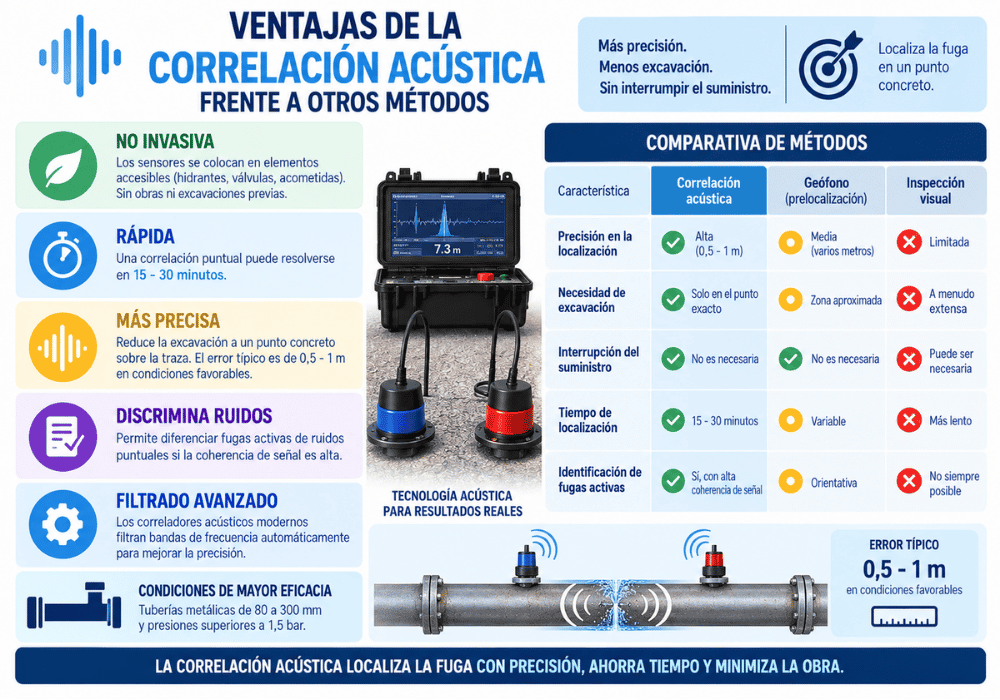

Ventajas de la correlación acústica frente a otros métodos
Frente al método de prelocalización por geófono o la inspección visual, conviene valorar el Geófono vs correlador acústico, ya que la correlación acústica reduce la excavación a un punto concreto sobre la traza. No requiere vaciar la conducción ni interrumpir el suministro durante la medición. En tuberías metálicas de 80 a 300 mm y presiones por encima de 1,5 bar, el error típico se sitúa en torno a 0,5-1 m en condiciones favorables.
- No invasiva: los sensores se colocan en elementos accesibles (hidrantes, válvulas, acometidas).
- Rápida: una correlación puntual puede resolverse en 15-30 minutos.
- Discrimina fugas activas de ruidos puntuales si la coherencia de señal es alta.
- Los correladores acústicos modernos filtran bandas de frecuencia automáticamente.
Limitaciones y condiciones que afectan al resultado
El material condiciona la propagación: el PVC y el polietileno atenúan la señal con rapidez, mientras el acero y el fundido la transmiten mejor. Diámetros grandes (>400 mm) y presiones bajas (<1 bar) reducen la relación señal-ruido. Tramos con más de 300 m entre puntos de acceso obligan a variantes multipunto.
El ruido ambiental, tráfico, maquinaria, bombas, puede enmascarar la fuga, por lo que conviene elegir una ventana horaria de baja actividad. La experiencia del técnico pesa: interpretar coherencia y descartar correlaciones espurias exige criterio, además del manejo del equipo.
Errores frecuentes y mitos sobre la correlación acústica
Un error habitual es dar por buena la primera correlación sin verificar coherencia. Si la señal no es coherente, el retardo calculado es ruido.
- Creer que el correlador «ve» la fuga: mide desfase temporal entre dos señales, y la fuga en sí queda fuera de su alcance.
- Ignorar la celeridad real de propagación del material: usar un valor genérico desplaza el punto varios metros.
- Correlacionar sin comprobar que ambos sensores captan la misma fuga.
- Confundir precisión del equipo con precisión del resultado: la primera no garantiza la segunda.
El veredicto: la correlación acústica es fiable cuando se respetan las condiciones de propagación y se verifica la coherencia; fuera de ellas, el punto marcado puede estar a decenas de metros del real.
Conclusión
La correlación acústica es una técnica especialmente útil para localizar fugas ocultas en tuberías presurizadas sin necesidad de realizar excavaciones o aperturas indiscriminadas. Al analizar el ruido generado por el escape de agua y comparar las señales captadas desde distintos puntos de la conducción, podemos delimitar la posición de la pérdida con mayor precisión. Su eficacia depende de factores como el material y diámetro de la tubería, la distancia entre sensores y las condiciones acústicas del entorno.
En nuestra empresa de detección de fugas de agua empleamos la correlación acústica junto con otras tecnologías cuando las características de la instalación lo requieren. Combinar los datos obtenidos mediante diferentes sistemas nos permite confirmar el punto afectado antes de intervenir, reducir catas innecesarias y facilitar una reparación localizada con menos molestias, tiempo de trabajo y daños sobre el inmueble o el terreno.
